1、设计、制造 按GB12237-89
城建、化工、冶金、石油、制药、食品、饮料、环保
2、结构长度按 GB12221-99
3、连接法兰：JB79-94
4、阀门检查和试验按API STD.598
适用范围

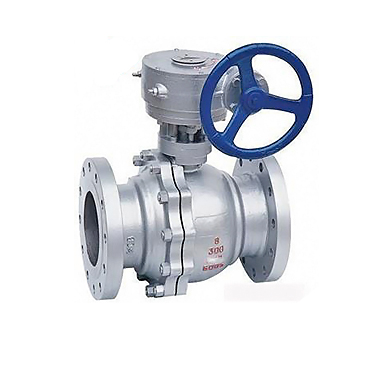

产品概述
硬密封浮动球阀 总装图
序号
材料
标准 零件名称
材料牌号
序
号
材料
标准 零件名称
材料牌号
碳钢
不锈钢
碳钢
不锈钢
GB
ASTM
GB
ASTM
GB
ASTM
GB
ASTM
01
阀体
WCB
A216-WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
10
阀座密封圈
石墨
02
阀盖
WCB
A216-WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
11
阀杆
2Cr13
A276-410
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
03
双头螺柱
35CrMoA
A193-B7
1Cr17Ni2
A193-B8M
12
止推轴承
金属夹PTFE
04
螺母
45
A194-2H
0Cr18Ni
A194-8M
13
阀杆填料
石墨
05
垫圈
金属夹石墨
14
填料压环
2Cr13
A276-410
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
06
球体
2Cr13渗氮
A276-410渗氮
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti渗氮
F304/F316
/F304L/F316L
渗氮
15
填料压盖
WCB
A216-WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
07
阀座
2Cr13渗氮
A276-410渗氮
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti渗氮
F304/F316
/F304L/F316L
渗氮
16
螺钉
35CrMoA
A193-B7
1Cr17Ni2
A193-B8M
08
阀座支承圈
2Cr13
A276-410
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
17
定位板
2Cr13
A276-410
1Cr18Ni9Ti
304
09
阀座弹簧
17-7PH
17-7PH
17-7PH
17-7PH
硬密封浮动球阀 PN1.6 MPa主要连接尺寸及重量返回球阀 产品列表
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
280
320
360
400
H
59
63
75
105
95
107
142
152
178
252
272
342
W
130
130
160
180
230
230
400
400
650
1050
1050
1410
Wt(?K)
2.5
3
5
6
7
10
15
19
33
58
93
160
硬密封浮动球阀 PN2.5 MPa主要连接尺寸及重量
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
280
320
360
400
H
59
63
75
105
95
107
142
152
178
252
272
342
W
130
130
160
180
230
230
400
400
650
1050
1050
1410
Wt(?K)
2.5
3
5
6.5
9
12
20
25
44
75
105
200
