序号NO. |
零件名称 |
材质 |
|
|
不锈钢 |
碳钢 |
||
|
1 |
螺栓 |
不锈钢304 |
碳钢 |
|
2 |
弹簧垫圈 |
不锈钢304 |
不锈钢304 |
|
3 |
螺母 |
不锈钢304 |
碳钢 |
|
4 |
阀盖 |
不锈钢SS316 |
碳钢WCB |
|
5 |
阀体 |
不锈钢SS316 |
碳钢WCB |
|
6 |
球 |
不锈钢SS304 |
不锈钢CF8 |
|
7 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
8 |
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
|
9 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
10 |
阀杆螺母 |
不锈钢SS316 |
不锈钢SS304 |
|
11 |
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
12 |
螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
13 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |

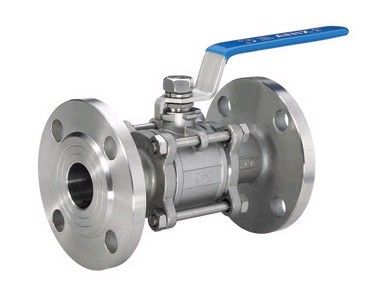

Q41F三片式法兰球阀尺寸及重量
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
|
w |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
